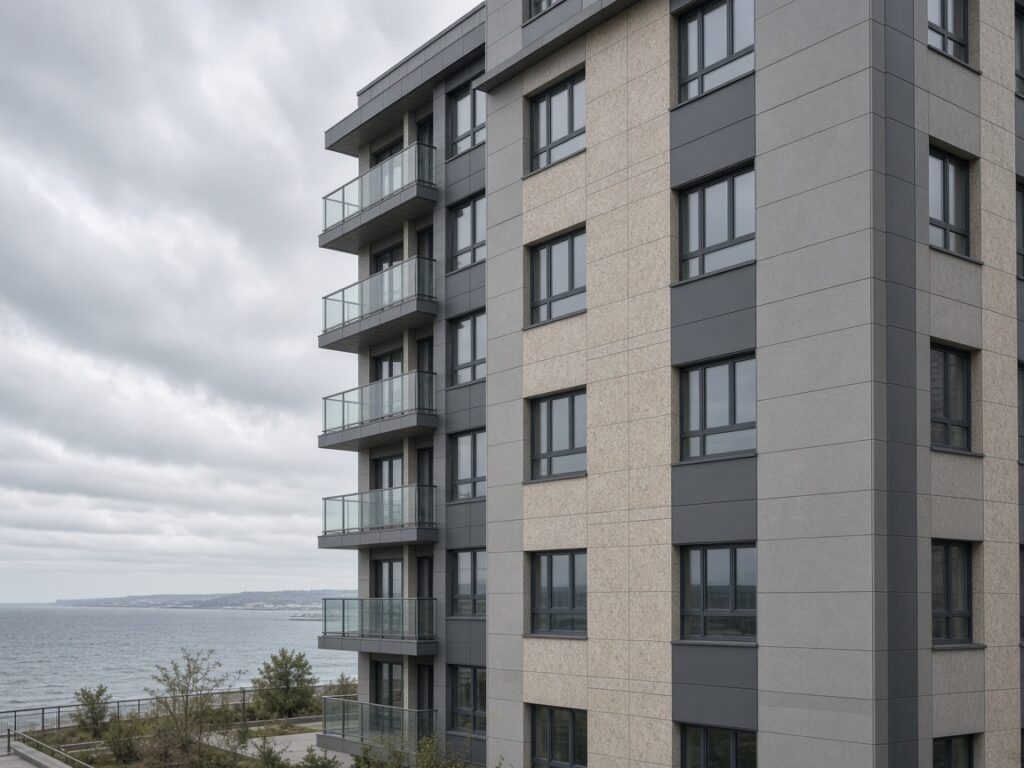

Подсистема вентилируемого фасада: выбор несущего каркаса для морского климата
Проектирование и монтаж наружных ограждающих конструкций на побережье Финского залива требуют принципиально иного инженерного подхода, чем в глубине континента. В условиях постоянной ветровой нагрузки, высокой относительной влажности и насыщения атмосферы солевыми аэрозолями современные вентилируемые фасады подвергаются жестким эксплуатационным испытаниям. Задача данной статьи — разобрать физико-химические процессы коррозии несущего металлокаркаса, сопоставить материалы подсистем и предложить нормативно обоснованный алгоритм выбора несущих элементов для строительства в прибрежной полосе Северо-Западного региона.
Для архитекторов, инженеров-проектировщиков и генеральных подрядчиков ошибка в подборе металлокаркаса оборачивается скрытыми коррозионными процессами уже через 3–5 лет после ввода здания в эксплуатацию. Специалисты, проектирующие надежный вентилируемый фасад в Санкт-Петербурге, знают: долговечность всей навесной конструкции определяется не столько эстетикой облицовки, сколько коррозионной стойкостью направляющих, кронштейнов и метизов, скрытых в вентилируемом воздушном зазоре.
Климатические вызовы Санкт-Петербурга: почему морская среда разрушает каркас
Атмосфера прибрежных районов Санкт-Петербурга (Васильевский остров, Приморский район, Лахта, побережье Курортного района) сочетает в себе морской и промышленный климатические факторы. Согласно СП 131.13330 («Строительная климатология»), среднегодовая влажность воздуха здесь держится на уровне 75–82 %, а количество переходов температуры через нулевую отметку достигает 60–80 циклов за один сезон.
Коррозионную агрессивность среды определяют три ключевых фактора:
- Хлоридные аэрозоли. Ветровой перенос морских солей с акватории залива формирует на поверхности металла тончайшие электролитические пленки. Хлорид-ионы (Cl⁻) обладают высокой проникающей способностью: они разрушают защитную пассивирующую пленку оксидов на углеродистых и некоторых легированных сталях, провоцируя развитие питтинговой (язвенной) коррозии.
- Ветровой напор и динамическая пульсация. Согласно СП 20.13330 («Нагрузки и воздействия»), город относится ко II ветровому району, однако на первой береговой линии пиковые ветровые нагрузки на углах высотных зданий могут превышать 1,5–2,0 кПа. Пульсации ветра создают знакопеременные механические напряжения в узлах подсистемы, ускоряя коррозионное растрескивание металла под нагрузкой.
- Промышленные газы (диоксид серы SO₂). Сочетание сернистого газа с постоянным туманом и морским бризом переводит категорию коррозионной агрессивности атмосферы согласно СП 28.13330 («Защита строительных конструкций от коррозии») из умеренной (С2/С3) в средне- или сильноагрессивную (С4–С5-М).
В невентилируемых зонах или при недостаточном сечении воздушной прослойки соли задерживаются на горизонтальных поверхностях кронштейнов, что безграмотно называть «пассивной средой». Каркас должен рассчитываться на работу во влажной химически активной среде на протяжении расчетного срока службы объекта (не менее 50 лет).
Сравнительный анализ металлов подсистемы для прибрежных зон
Современные фасадные системы с вентилируемым зазором монтируются на каркасах из трех базовых конструкционных материалов: оцинкованной стали с защитными полимерными покрытиями, экструдированных алюминиевых сплавов и коррозионно-стойкой (нержавеющей) стали. Каждый материал имеет свои физико-механические границы применения в морском климате.
| Параметр / Характеристика | Оцинкованная сталь + порошковая окраска | Алюминиевый сплав (АД31Т1, 6060, 6063) | Аустенитная нержавеющая сталь (AISI 304, AISI 316) |
|---|---|---|---|
| Толщина цинкового слоя / пассивации | Цинкование 1-го класса (от 275 г/м² / ~20 мкм) + полимер 45–60 мкм | Анодирование от 20–25 мкм либо полиэфирное порошковое покрытие от 60 мкм | Естественный слой оксида хрома (Cr₂O₃), легирование Ni, Cr, Mo |
| Стойкость к морским хлоридам (Cl⁻) | Низкая при повреждении ЛКМ; риск подпленочной коррозии | Высокая (при отсутствии прямого контакта с щелочами и сталью) | Исключительная; AISI 316 рекомендована непосредственно у воды |
| Предел текучести, σ₀,₂ (МПа) | 250–350 | 150–210 | 205–290 |
| Коэффициент температурного расширения (1/°C × 10⁻⁶) | 12 | 23–24 | 16 |
| Огнестойкость (температура потери несущей способности) | Высокая (~550–600 °C) | Ограниченная (плавление при ~630–660 °C, потеря прочности при 250–300 °C) | Максимальная (сохраняет несущую способность до 800 °C) |
| Допустимость по СП 28.13330 для зон С4–С5 | С ограничениями, требует двойного дуплексного покрытия | Допускается с обязательным защитно-декоративным покрытием | Безусловно рекомендована |
Для проектов на открытых береговых линиях Финского залива расчетный срок службы каркаса из оцинкованной стали даже с порошковой покраской в узлах перфорации и крепления саморезов редко превышает 25–30 лет. Сверление направляющих на строительной площадке обнажает необработанные торцы стали толщиной 1,2 мм, где немедленно начинается окисление. Поэтому для ответственных сооружений нормативно оправдано применение алюминиевых систем либо аустенитной нержавеющей стали.
В каталоге завода «СОЮЗ» представлены профили и опорные элементы из аустенитных марок стали: например, усиленный Т-образный профиль ПВТ 80x50x1,2 мм из нержавеющей стали и специализированный кронштейн КРУ 250x80x80x2,0 мм из нержавеющей стали, которые полностью исключают коррозионную усталость в солевом аэрозоле.
Нормативные требования: СП 522, ГОСТ Р 58154 и СП 28.13330
Применение фасадных систем регламентируется целым комплексом федеральных стандартов:
- ГОСТ Р 58154-2018 «Материалы подконструкций навесных фасадных вентилируемых систем. Общие технические требования». Документ устанавливает жесткие допуски по толщине стенок профилей, химическому составу сплавов и характеристикам коррозионно-защитных покрытий. Согласно стандарту, запрещено применение тонколистовых сталей толщиной менее 1,2 мм для несущих вертикальных направляющих.
- СП 522.1325800.2023 «Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации». Свод правил требует выполнения статических расчетов на ветровые и гравитационные нагрузки с учетом пульсационной составляющей ветра и деформативности крепежа. Пункт 6.3 СП 522 напрямую обязывает учитывать коррозионную агрессивность атмосферы при определении срока безремонтной службы системы.
- ГОСТ 22233-2018 «Профили прессованные из алюминиевых сплавов для светопрозрачных и ограждающих строительных конструкций». Регламентирует использование сплавов 6060 и 6063 состояния поставки Т6 или Т66. Любые отклонения по содержанию кремния или магния делают сплав уязвимым к межкристаллитной коррозии в условиях морского конденсата.
- СП 28.13330.2017 «Защита строительных конструкций от коррозии». В таблицах приложения Х указаны допустимые сочетания металлов. Категорически запрещен прямой контакт углеродистой стали с алюминием или медью: образующаяся гальваническая пара приводит к электрохимическому разрушению более активного металла со скоростью до 0,5 мм в год.
Когда выполняется проектирование вентилируемых фасадов в береговой черте, инженерный раздел КМД обязан содержать расчет узлов с разрывом электрохимических цепей и спецификацию полиамидных терморазрывных прокладок, предотвращающих мостики холода и контакт разнородных металлов со стеновым основанием.
Взаимодействие подсистемы с тяжелыми и легкими облицовками
Выбор материала каркаса тесно связан с массой и габаритами облицовочного материала. В прибрежном строительстве ветровое отсосное усилие стремится сорвать облицовку, передавая отрывной момент на заклепки, кляммеры и кронштейны.
При интеграции легких облицовок — таких как кассеты из листового металла или алюминиевые композитные панели — оптимально работает алюминиевая подсистема. Одинаковый коэффициент линейного термического расширения каркаса и облицовки предотвращает перекосы кассет и срез крепежных заклепок при суточных колебаниях температуры.
Для тяжелых экранов — например, когда монтируется вентилируемый фасад из керамогранита или навесной натуральный камень весом 40–90 кг/м² — требования к жесткости каркаса возрастают в разы. Прогиб направляющей под действием веса и ветра не должен превышать 1/200 пролета (п. 6.2.7 СП 522). В таких случаях каркас из нержавеющей стали демонстрирует максимальную надежность: высокая упругость стали позволяет уменьшить сечение металлоемкости конструкции при соблюдении предельных состояний второй группы.
Для крепления плит керамогранита в прибрежных зонах завод «СОЮЗ» рекомендует использовать элементы скрытого или видимого монтажа исключительно из аустенитной стали: например, рядовой кляммер КГ-с 1,2 мм из нержавеющей стали, не подверженный поверхностному щелевому ржавлению в местах контакта с лапками плитки.
Успешный опыт реализации подобных фасадных решений на побережье Финского залива подтвержден практическими проектами. Ярким примером инженерного расчета нагрузок служит ЖК «Golden City» на намывных территориях Васильевского острова, где фасадные конструкции воспринимают открытые морские ветра со стороны Невской губы. Еще один референтный объект со строгими требованиями к коррозионной устойчивости несущего каркаса — элементы вентилируемого фасада.
- Выбор материала металлокаркаса на основе агрессивности среды. Для первой линии залива (до 1 км от воды) приоритет отдается сплавам 6060 Т66 с анодным оксидированием толщиной от 20 мкм либо коррозионно-стойкой стали AISI 304 / AISI 316. Для второй линии (от 1 до 5 км) допускается применение алюминия с полимерно-порошковым слоем и оцинкованной стали с двухсторонним защитным покрытием класса не ниже Zn 275 + ПЭ 60 мкм.
- Компоновка узлов сопряжения с гальванической изоляцией. Исключение прямого контакта разнородных металлов через паронитовые, полиамидные или этиленпропиленовые (EPDM) изолирующие шайбы и прокладки.
- Комплектация проверенными крепежными деталями. Подобрать все вспомогательные элементы и профили под проектные узлы позволяет специализированный раздел, где представлены заводские комплектующие фасадной системы с паспортами качества и сертификатами соответствия.
Типичные ошибки при монтаже и комплектации фасадных подсистем
Даже грамотный проект может быть обесценен систематическими нарушениями на стадии строительно-монтажных работ. Практика экспертиз в Санкт-Петербурге выявляет следующие типичные дефекты:
- Использование оцинкованных саморезов со сверлом в паре с алюминиевой подсистемой. При воздействии соленого конденсата цинковый слой крепежа разрушается за 2–3 года, после чего возникает гальваническая коррозия: алюминиевый профиль вокруг стального самореза превращается в порошкообразный гидроксид, приводя к выпадению крепежа. Разрешено применять исключительно заклепки и винты из аустенитной нержавеющей стали А2 / А4.
- Раскрой защищенных профилей абразивным кругом («болгаркой»). Высокая температура в зоне реза выжигает легирующие элементы нержавеющей стали и оплавляет защитный цинковый/полимерный слой. В прибрежном климате срезы мгновенно покрываются ржавчиной. Раскрой должен выполняться исключительно маятниковыми пилами с твердосплавными дисками на низких оборотах.
- Жесткая фиксация направляющих без учета температурного расширения. Линейное расширение алюминиевого профиля длиной 3 метра при перепаде температур от −30 °C зимой до +40 °C летом на солнце составляет около 4,8 мм. Отсутствие скользящих точек крепления на кронштейнах приводит к волнообразному короблению каркаса и растрескиванию плит облицовки. О правилах комбинирования узлов читайте в статье про подбор облицовки и подсистем для фасадов.
- Заужение воздушного зазора до значений менее 30 мм. Приводит к снижению тяги, скапливанию соленого конденсата на тыльной стороне облицовки и промоканию минераловатного утеплителя.
Часто задаваемые вопросы (FAQ)
1. Можно ли применять оцинкованную подсистему на первой линии Финского залива в целях экономии?
Нормативные требования СП 28.13330 допускают применение оцинкованной стали в средах категории С4–С5 исключительно при наличии толстослойной дуплексной защиты (горячее цинкование толщиной от 40 мкм плюс полимерное порошковое покрытие толщиной не менее 60–80 мкм без сквозных повреждений). На практике в узлах сверления и на срезах обеспечить герметичность покрытия в полевых условиях невозможно. Экономия на этапе закупки (15–20 %) оборачивается необходимостью капитального ремонта каркаса через 10–15 лет. Для прибрежной полосы рекомендуются алюминий или нержавеющая сталь.
2. Чем опасна гальваническая пара «нержавеющая сталь — алюминий» во влажном воздухе?
Разность стандартных электродных потенциалов между алюминием (−1,66 В) и пассивной нержавеющей сталью (+0,1 В) составляет более 1,7 В. При наличии электролита (морской солевой конденсат) алюминий выступает растворимым анодом. Однако площадь контакта заклепки из нержавеющей стали А2 с телом алюминиевого профиля крайне мала, поэтому такое соединение допустимо нормами ГОСТ Р 58154 при соблюдении плотной посадки. Напротив, крепить тяжелый стальной кронштейн напрямую к алюминиевой направляющей без EPDM-изолятора строго воспрещено.
3. Как высота здания на побережье влияет на выбор шага кронштейнов?
В соответствии с СП 20.13330 ветровое давление существенно возрастает с высотой. На высотах более 40 метров (от 14 этажей и выше) на побережье Санкт-Петербурга стандартный шаг кронштейнов по вертикали уменьшают с 1200–1000 мм до 600–500 мм в зависимости от веса облицовки, а в краевых зонах фасада применяют спаренные направляющие или кронштейны с двумя анкерами крепления к плите перекрытия (межэтажная система).
Выводы и профессиональные рекомендации
Выбор каркаса для прибрежного строительства — это комплексная инженерная задача, где ключевыми критериями выступают коррозионная стойкость сплавов, отсутствие условий для гальванической коррозии и запас статической прочности при пиковых ветровых пульсациях. Комплексный подход к подбору профилей и кронштейнов исключает необходимость дорогостоящих ремонтов и гарантирует безопасность здания на весь жизненный цикл.
Для предварительной оценки спецификации и сметной стоимости элементов каркаса под ваш архитектурный проект используйте онлайн-расчет стоимости вентилируемого фасада. Инженерно-технический отдел компании «СОЮЗ» выполнит расчет статических нагрузок, разработает проектные узлы КМ/КМД и организует оперативную поставку сертифицированных фасадных систем под ключ. Закажите профессиональную техническую консультацию или проведите аудит готовой проектной документации прямо сейчас, обратившись к нашим специалистам.
Грамотно спроектированные и качественно смонтированные навесные вентилируемые фасады сохраняют геометрию, теплотехническую эффективность и безупречный архитектурный облик даже под воздействием суровых балтийских штормов.
