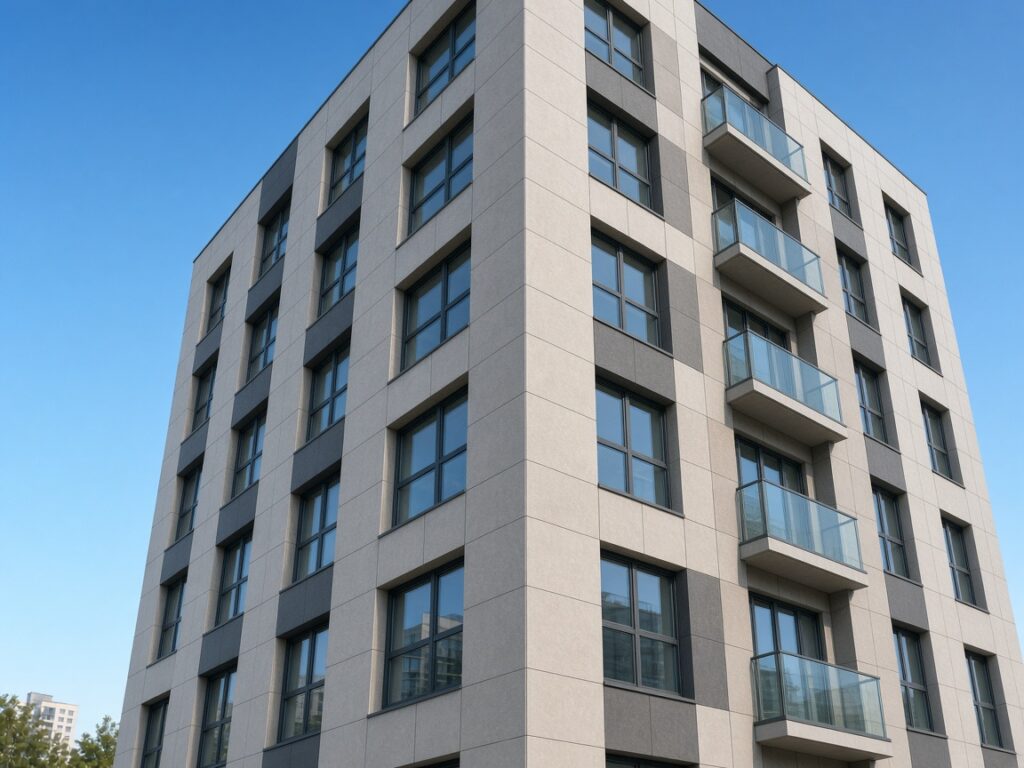

Из чего состоит вентилируемый фасад: элементы системы и их функции
Вентилируемые фасады — это не просто декоративная облицовка, а сложная инженерная система, от каждого элемента которой зависят долговечность, энергоэффективность и безопасность здания. В условиях Санкт-Петербурга с его высокой влажностью, ветрами и перепадами температур правильный подбор компонентов приобретает особое значение. Компания «СОЮЗ» как производитель вентилируемых фасадов в Санкт-Петербурге более 15 лет проектирует и изготавливает такие системы для объектов любой сложности. В этой статье мы подробно разберем, из чего состоит навесной вентилируемый фасад, какие функции выполняет каждый элемент и на какие нормативы опираться при выборе.
Материал будет полезен архитекторам, проектировщикам, девелоперам, подрядчикам и заказчикам, которые хотят понимать физику работы фасадной системы и избежать типичных ошибок при проектировании и монтаже. Мы также затронем вопросы проектирования вентилируемых фасадов и расчета стоимости.
Принцип работы вентилируемого фасада и его основные элементы
Вентилируемый фасад — это многослойная конструкция, состоящая из подконструкции, утеплителя, ветрогидрозащитной мембраны и облицовочных панелей. Между утеплителем и облицовкой предусмотрен воздушный зазор, благодаря которому из конструкции удаляется влага, а летом снижается нагрев стен. Такая схема позволяет компенсировать температурные деформации и защитить несущие стены от атмосферных воздействий.
Согласно СП 522.13330.2012 «Навесные фасадные системы с воздушным зазором», все элементы должны быть сертифицированы и соответствовать проектным нагрузкам. В Санкт-Петербурге расчет ведется с учетом климатических параметров по СП 131.13330 и ветровых нагрузок по СП 20.13330. Более подробно о типах фасадных систем можно узнать на странице фасадная система.
Подконструкция: кронштейны, профили, крепеж
Подконструкция — это несущий каркас, который крепится к стене здания. Она состоит из кронштейнов (регулируемых и нерегулируемых), вертикальных и горизонтальных профилей, а также ответных элементов. Кронштейны воспринимают ветровые и весовые нагрузки, передавая их на стену. В СПб часто применяются кронштейны из оцинкованной или нержавеющей стали — их выбор зависит от коррозионной агрессивности среды. Например, кронштейн КР 150x70x70x2,0 мм из нержавеющей стали подходит для ответственных объектов. Профили (Т-образные, П-образные, Z-образные, Г-образные) обеспечивают геометрию и жесткость. Крепежные элементы должны соответствовать ГОСТ 58154-2018.
Алюминиевые профили изготавливаются по ГОСТ 22233-2018. Важно, чтобы толщина стенки профиля была не менее 1,2 мм для несущих элементов, а для кронштейнов — не менее 2,0 мм. В Санкт-Петербурге с его ветрами нельзя экономить на подконструкции: ошибки приводят к деформациям облицовки.
Утеплитель и ветрогидрозащитная мембрана
Утеплитель (минеральная вата) обеспечивает теплоизоляцию и пожарную безопасность. Толщина утеплителя рассчитывается по СП 50.13330 (тепловая защита) с учетом климата СПб. Поверх утеплителя укладывается ветрогидрозащитная мембрана, которая защищает его от выдувания и увлажнения, но пропускает пар. Мембрана должна иметь паропроницаемость не менее 1000 г/м²·сутки, чтобы влага не накапливалась внутри стены.
Облицовочные панели и их крепление
Облицовка выполняет декоративную и защитную функцию. Для навесных фасадов в Санкт-Петербурге применяются:
- алюминиевые композитные панели (АКП) — легкие, стойкие к коррозии, подходят для сложных форм. Вентилируемый фасад из алюминиевых композитных панелей;
- керамогранит — долговечный, морозостойкий, с широкой палитрой. Фасадная система из керамогранита;
- фиброцементные панели — экологичные, негорючие. Вентилируемый фасад из фиброцемента;
- HPL-панели — влагостойкие, с имитацией текстуры. Фасадная система из HPL-панелей;
- металлокассеты — прочные, с возможностью объемных решений. Вентилируемый фасад из металлокассет;
- натуральный камень — премиальный, но требует усиленной подконструкции. Подробнее в статье Натуральный камень в вентилируемых фасадах: крепление и вес.
Крепление панелей осуществляется с помощью видимых или скрытых элементов (саморезов, кляммеров, профилей). Важно соблюдать зазоры для температурного расширения — обычно 2-3 мм на метр длины.
Купить комплектующие вентилируемого фасада, включая кронштейны, профили и крепеж, можно в магазине фасадной системы компании «СОЮЗ».
Функции элементов и требования нормативов
Каждый элемент вентилируемого фасада выполняет строго определенную функцию, и его замена на более дешевый аналог может привести к аварийным ситуациям. Рассмотрим основные требования:
| Элемент | Функция | Нормативное требование |
|---|---|---|
| Кронштейны | Крепление подконструкции к стене, восприятие нагрузок | СП 522.13330, ГОСТ 58154 (коррозионная стойкость) |
| Профили | Формирование каркаса, передача нагрузок | ГОСТ 22233 (алюминиевые профили), толщина стенки ≥1,2 мм |
| Утеплитель | Теплоизоляция, пожарная безопасность | СП 50.13330, негорючий (НГ) |
| Мембрана | Защита утеплителя от влаги и выдувания | Паропроницаемость ≥1000 г/м²·сут, водоупорность |
| Облицовка | Защита от атмосферных воздействий, декор | СП 522.13330, морозостойкость не менее F150 для СПб |
В Санкт-Петербурге по СП 131.13330 расчетная температура наружного воздуха для проектирования фасадов принимается по наиболее холодной пятидневке. Ветровые нагрузки по СП 20.13330 для города относятся к I ветровому району, но в прибрежных зонах и на высоте более 50 м требуется уточненный расчет.
Проектирование вентилируемого фасада: этапы и практические рекомендации
Проектирование вентилируемого фасада — критически важный этап, от которого зависит надежность всей системы. В компании «СОЮЗ» процесс включает следующие шаги:
- Анализ архитектурной концепции и основания. На этом этапе оценивается тип стены (бетон, кирпич, газобетон), ее несущая способность, геометрия. Для исторических зданий Санкт-Петербурга может потребоваться обследование.
- Расчет нагрузок. Ветровые и весовые нагрузки определяются по СП 20.13330 с учетом высоты здания и розы ветров. Для СПб важно учитывать порывы до 25 м/с.
- Подбор подконструкции и облицовки. Инженеры подбирают тип кронштейнов, профилей, утеплителя и облицовочного материала исходя из бюджета и эстетики. Например, для бизнес-центра подойдут алюминиевые композитные панели, а для жилого комплекса — керамогранит.
- Выпуск рабочей документации. Включает узлы крепления, спецификацию элементов, ведомости. Проектирование вентилируемых фасадов в Санкт-Петербурге выполняется с учетом СП 522.13330 и ГОСТ 58154.
- Сопровождение монтажа. Авторский надзор помогает избежать ошибок при сборке. Подробнее в статье Шеф-монтаж вентфасада: контроль качества на объекте в СПб.
Типичные ошибки при выборе и монтаже элементов
Даже при наличии проекта подрядчики иногда допускают ошибки, которые снижают долговечность фасада. Вот наиболее распространенные:
- Использование оцинкованных кронштейнов вместо нержавеющих во влажной среде СПб без расчета коррозионной стойкости. Это приводит к ржавчине и ослаблению креплений.
- Экономия на мембране: применение дешевых пленок с низкой паропроницаемостью вызывает накопление влаги в утеплителе.
- Нарушение воздушного зазора (менее 40 мм) — вентиляция не работает, утеплитель мокнет.
- Отсутствие компенсационных зазоров между панелями облицовки — при температурных деформациях появляются трещины и сколы.
- Крепеж без антикоррозионного покрытия, не соответствующий ГОСТ 58154.
Чтобы избежать этих ошибок, заказывайте проектирование и комплектацию у одного производителя. Компания «СОЮЗ» производит фасадные системы в Санкт-Петербурге и гарантирует совместимость всех элементов.
Часто задаваемые вопросы (FAQ)
Можно ли использовать вентилируемый фасад для реконструкции здания в центре Санкт-Петербурга?
Да, но требуется расчет дополнительной нагрузки на несущие конструкции и согласование с КГИОП. Легкие облицовки (АКП, HPL, фиброцемент) предпочтительнее. Проект должен учитывать исторический облик.
Какой утеплитель лучше для вентилируемого фасада в СПб?
Минеральная вата плотностью не менее 80 кг/м³ (для навесных фасадов) с гидрофобизацией. Она негорючая и паропроницаемая, что важно для влажного климата.
Как рассчитать стоимость элементов?
Воспользуйтесь калькулятором вентилируемого фасада онлайн на нашем сайте. Для точного расчета свяжитесь с менеджером.
Заключение
Вентилируемые фасады — это сбалансированная система, где каждый элемент важен. Правильный подбор подконструкции, утеплителя, мембраны и облицовки с учетом нормативов СП 522.13330, ГОСТ 58154, ГОСТ 22233, СП 131.13330 и СП 20.13330 гарантирует долговечность и безопасность здания в климате Санкт-Петербурга. Компания «СОЮЗ» предлагает полный спектр услуг: от проектирования до поставки комплектующих. Рассчитайте смету вентилируемого фасада онлайн или закажите консультацию инженера. Доверьте свой фасад профессионалам — производителю вентилируемых фасадов в Санкт-Петербурге.
