Натуральный камень в вентилируемых фасадах: крепление и вес

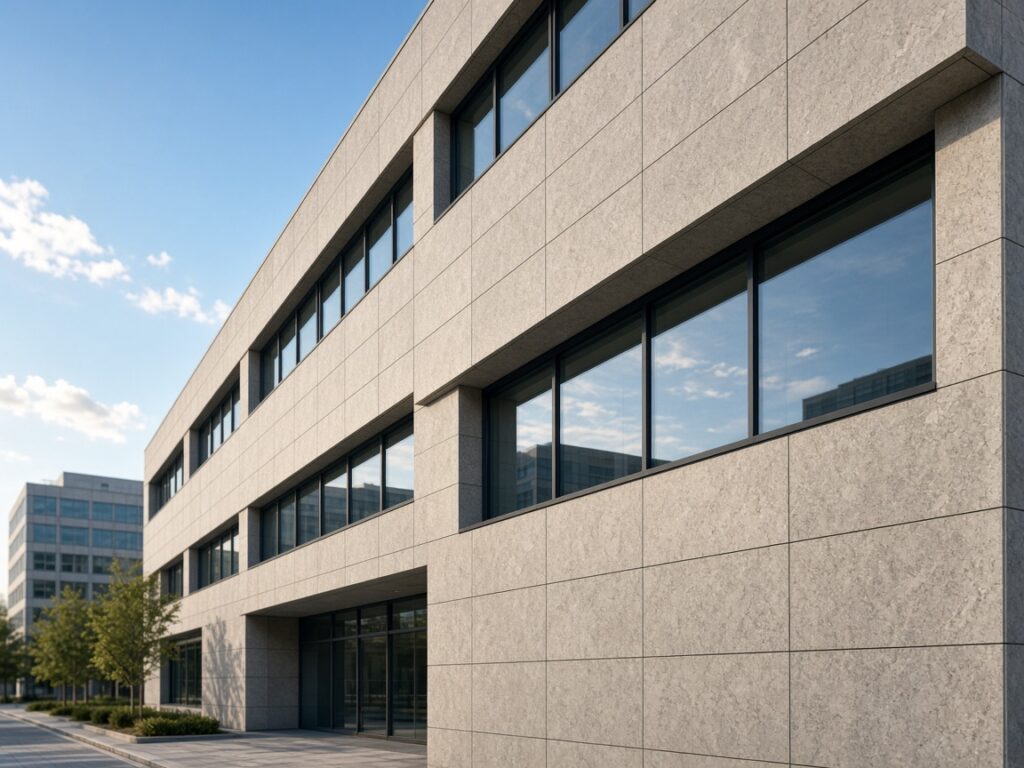

Вентилируемые фасады с натуральным камнем — это решение для объектов, где важны представительность, долговечность и статус. Но гранит, мрамор, известняк или песчаник несут на подконструкцию в разы больше нагрузки, чем тонколистовые материалы, а ошибка в креплении стоит слишком дорого. В Санкт-Петербурге к этому добавляются ветровые нагрузки, влажность и циклы замораживания-оттаивания. В заводе фасадных систем «СОЮЗ» такие задачи решают через расчет, проект и заводскую комплектацию фасадной системы из натурального камня.
Дальше разберем, как вес и толщина камня влияют на выбор вентилируемой фасадной системы, какие существуют схемы крепления, что требуют нормативы и какие ошибки чаще всего встречаются на объектах. Материал будет полезен архитекторам, проектировщикам, девелоперам, подрядчикам и заказчикам, которые выбирают навесные фасады для зданий в Санкт-Петербурге.
Почему натуральный камень требует расчета, а не подбора «по опыту»
Натуральный камень — не просто облицовка. В вентилируемом фасаде он работает как тяжелая плита, которая передает ветровую нагрузку и собственный вес через кронштейны и профили на несущее основание. Если рассматривать фасадную систему с воздушным зазором, то камень не должен опираться на утеплитель и не должен «подвешиваться» на случайных анкерах. Надежность конструкции определяется совместной работой основания, подконструкции, крепежа и самой плиты.
Для Санкт-Петербурга важен и климатический фактор: по СП 131.13330.2020 расчетные параметры холодного периода, влажность и переходы через 0 °C определяют требования к морозостойкости и водопоглощению. Ветровые нагрузки по СП 20.13330.2016 для высотных и угловых зон могут быть заметно выше средних, поэтому толщина камня и шаг кронштейнов принимаются только по расчету.
Вес камня и толщина: исходные данные для фасадной системы
Вес облицовки — ключевой параметр. Для природного камня ориентируются на плотность породы и принятую толщину плиты. Ниже — справочные значения для предварительной оценки; в проекте используются фактические данные поставщика и протоколы испытаний.
Ориентировочные параметры популярных пород
| Порода | Средняя плотность, кг/м³ | Масса плиты 30 мм, кг/м² | Водопоглощение, % | Комментарий |
|---|---|---|---|---|
| Гранит | 2600–2800 | 78–84 | 0,1–0,5 | Высокая прочность; возможны скрытые узлы при расчете. |
| Мрамор | 2500–2700 | 75–81 | 0,2–0,5 | Требует защиты от кислотной среды и загрязнений. |
| Известняк | 1800–2400 | 54–72 | 1–3 | Пористый; нужны испытания морозостойкости и гидрофобизация. |
| Песчаник | 2100–2400 | 63–72 | 2–5 | Свойства неоднородны; обязательны протоколы испытаний. |
| Травертин | 2200–2500 | 66–75 | 1–3 | Пористая текстура; важна защита торцов и поверхности. |
| Сланец | 2700–2900 | 81–87 | 0,1–0,5 | Плотный, но требует учета слоистости и хрупкости. |
Масса в таблице — без учета подконструкции, крепежа, утеплителя и защитных составов. Для предварительного расчета стоимости можно использовать калькулятор вентилируемого фасада, но окончательная смета формируется после проверки веса и узлов.
Толщина камня обычно находится в диапазоне 30–40 мм для плит с видимым или скрытым креплением. Для высокопрочного гранита в отдельных системах возможны решения 20–30 мм, но только при подтверждении прочности, испытаниях на изгиб и расчете кронштейнов. Для мрамора, известняка и песчаника экономия на толщине особенно опасна: дефекты структуры и анизотропия свойств могут привести к сколам.
Крепление натурального камня: видимое, скрытое и комбинированное
В навесных фасадах применяют три основных подхода. Видимое крепление — это открытые кляммеры, пироны или профили из нержавеющей стали; оно ремонтопригодно и удобно для контроля, но требует аккуратной геометрии. Скрытое крепление основано на пропилах в торцах плит и штифтах или пиронах; оно дает чистую поверхность, но требует высокой точности камня и расчета на вырыв. Комбинированные узлы сочетают скрытые элементы с видимыми страховочными фиксаторами.
Для влажного климата Санкт-Петербурга крепеж и подконструкцию принимают с учетом коррозионной стойкости. Алюминиевые профили должны соответствовать ГОСТ 22233-2018, стальные элементы — иметь защитное покрытие или исполнение из нержавеющей стали. Например, в системе могут применяться кронштейн КРУ 200×80×80×2,0 мм из нержавеющей стали и Т-образный профиль ПВТ 100×50×1,2 мм; конкретный сортамент определяется проектом. Нельзя заменять нержавеющие элементы на окрашенную черную сталь без перерасчета долговечности.
Отдельное требование — компенсация температурных деформаций. Камень, алюминий и сталь имеют разные коэффициенты линейного расширения, поэтому узлы должны допускать подвижки без передачи усилий на плиту. Жесткая заделка без зазоров и необоснованное уменьшение шага кронштейнов не заменяют расчет.
Нормативы и климат Санкт-Петербурга
Проектирование вентилируемых фасадов ведется по СП 522.1325800.2023, общие технические требования — по ГОСТ 58154-2018. Для конкретного объекта нужны расчеты по СП 20.13330.2016 (нагрузки и воздействия) и учет климатических параметров по СП 131.13330.2020. Для облицовочных плит из природного камня применяют ГОСТ 9480-2012 и методы испытаний по ГОСТ 30629-2011; коррозионная защита — по СП 28.13330.2017.
В Санкт-Петербурге повышенная влажность и ветер с Финского залива требуют внимания к водоотведению, вентиляции зазора и защите торцов камня. Пористые породы — известняк, песчаник, травертин — нуждаются в гидрофобизации и проверке морозостойкости. Гранит и сланец более плотные, но и для них важны испытания на водопоглощение и прочность. Нельзя переносить свойства породы с одного месторождения на другое без протоколов.
Практика: пошаговый алгоритм и типичные ошибки
Устойчивый результат дает последовательность, а не подбор узлов «по картинке».
- Собрать исходные данные: геометрия фасада, тип основания, высотность, зоны повышенных ветровых нагрузок, климатические параметры Санкт-Петербурга.
- Выбрать породу и толщину камня, согласовать фактуру и допуски, выполнить испытания по ГОСТ 30629-2011.
- Выполнить расчет подконструкции: кронштейны, профили, анкеры, шаг, вес камня, ветер, температурные деформации.
- Разработать проектирование вентилируемого фасада с узлами, ведомостью элементов и спецификацией.
- Укомплектовать систему: алюминиевые профили по ГОСТ 22233-2018, крепеж, уплотнители, противопожарные и водоотводящие элементы. Комплектующие можно подобрать в магазине фасадной системы.
- Организовать монтаж и контроль: допуски, крепление, зазоры, вентиляция, защита камня. На сложных объектах полезен шеф-монтаж.
Типичные ошибки
- Принимать толщину камня по аналогии без испытаний и расчета.
- Крепить кронштейны в слабое основание или через утеплитель без несущего решения.
- Использовать крепеж без коррозионной защиты для влажного климата.
- Забывать про водоотвод, вентиляционный зазор и защиту торцов плит.
- Не учитывать температурные зазоры и разные деформации материалов.
Показательные примеры с натуральным камнем в Санкт-Петербурге — офисный центр PERCo, ЖК ART View House, ЖК «Тринити», БЦ «Сенатор» и деловой комплекс «Морская резиденция». В каждом случае фасадная система подбиралась под архитектуру, основание и нагрузки, а не только под цвет и фактуру камня.
Частые вопросы
Можно ли применять натуральный камень на высотных зданиях в Санкт-Петербурге?
Да, при расчете ветровых нагрузок по СП 20.13330.2016, проверке несущего основания, испытаниях камня и корректных узлах крепления. Для высотных и угловых зон нужны повышенные запасы и контроль монтажа.
Какая минимальная толщина плиты допустима?
Универсальной цифры нет. Для гранита часто принимают 30 мм, для менее прочных пород — 35–40 мм и более. Решения 20–30 мм возможны только при подтверждении расчетом и испытаниями. Ориентироваться нужно на проект, а не на рекламные обещания.
Как быстро оценить бюджет фасада из натурального камня?
Начните с расчета стоимости вентилируемого фасада онлайн, затем уточните вес, толщину, тип крепления и комплектацию. Точная смета появляется после проекта и спецификации.
Резюме и следующий шаг
Натуральный камень в вентилируемых фасадах требует инженерного подхода: вес, толщина, основание, крепление, ветер и влага связаны в одну систему. Для Санкт-Петербурга особенно важны коррозионная стойкость, морозостойкость и грамотные узлы с вентиляционным зазором. Ошибки на этапе подбора крепежа или толщины плиты проявляются не сразу, но исправлять их дорого.
Если вам нужны вентилируемые фасады с натуральным камнем в Санкт-Петербурге, начните с консультации и расчета. Специалисты «СОЮЗ» помогут проверить концепцию, подготовить проект, рассчитать смету и подобрать комплектацию. Оставьте заявку на сайте, закажите разработку проекта фасада или воспользуйтесь калькулятором фасадной системы, чтобы получить предварительный бюджет и обсудить технические решения.
